Breite bis zu 178 cm

Hinweis zur Bestimmung der richtigen Größe Ihrer Glasschiebewand:

Bitte ermitteln Sie vor der Bestellung die benötigte Größe Ihrer Glasschiebewand. Messen Sie dazu die Breite der Einbauöffnung an drei Stellen: oben, in der Mitte und unten. Berücksichtigen Sie das kleinste gemessene Maß, da Wände und Pfosten häufig nicht vollständig gerade sind. Indem Sie das kleinste Maß verwenden, stellen Sie sicher, dass die Glasschiebewand optimal passt.

Die Breite des Glases wird basierend auf der Breite der Öffnung individuell angepasst:

Glasbreite 900 mm

• 2 Schienen für eine Öffnung bis zu 1780 mm (Überlappung von 20 mm)
• 3 Schienen für eine Öffnung bis zu 2640 mm (Überlappung von 20 mm)
• 4 Schienen für eine Öffnung bis zu 3520 mm (Überlappung von 20 mm)
• 5 Schienen für eine Öffnung bis zu 4400 mm (Überlappung von 20 mm)
• 6 Schienen für eine Öffnung bis zu 5280 mm (Überlappung von 20 mm)
• 7 Schienen für eine Öffnung bis zu 6180 mm (Überlappung von 20 mm)

Glasbreite 980 mm

• 2 Schienen für eine Öffnung bis zu 1940 mm (Überlappung von 20 mm)
• 3 Schienen für eine Öffnung bis zu 2880 mm (Überlappung von 20 mm)
• 4 Schienen für eine Öffnung bis zu 3840 mm (Überlappung von 20 mm)
• 5 Schienen für eine Öffnung bis zu 4800 mm (Überlappung von 20 mm)
• 6 Schienen für eine Öffnung bis zu 5760 mm (Überlappung von 20 mm)
• 7 Schienen für eine Öffnung bis zu 6740 mm (Überlappung von 20 mm)

Glasbreite 1030 mm

• 2 Schienen für eine Öffnung bis zu 2050 mm (Überlappung von 20 mm)
• 3 Schienen für eine Öffnung bis zu 3050 mm (Überlappung von 20 mm)
• 4 Schienen für eine Öffnung bis zu 4050 mm (Überlappung von 20 mm)
• 5 Schienen für eine Öffnung bis zu 5050 mm (Überlappung von 20 mm)
• 6 Schienen für eine Öffnung bis zu 6050 mm (Überlappung von 20 mm)
• 7 Schienen für eine Öffnung bis zu 7050 mm (Überlappung von 20 mm)

Ermittlung des benötigten Höhenmaßes:

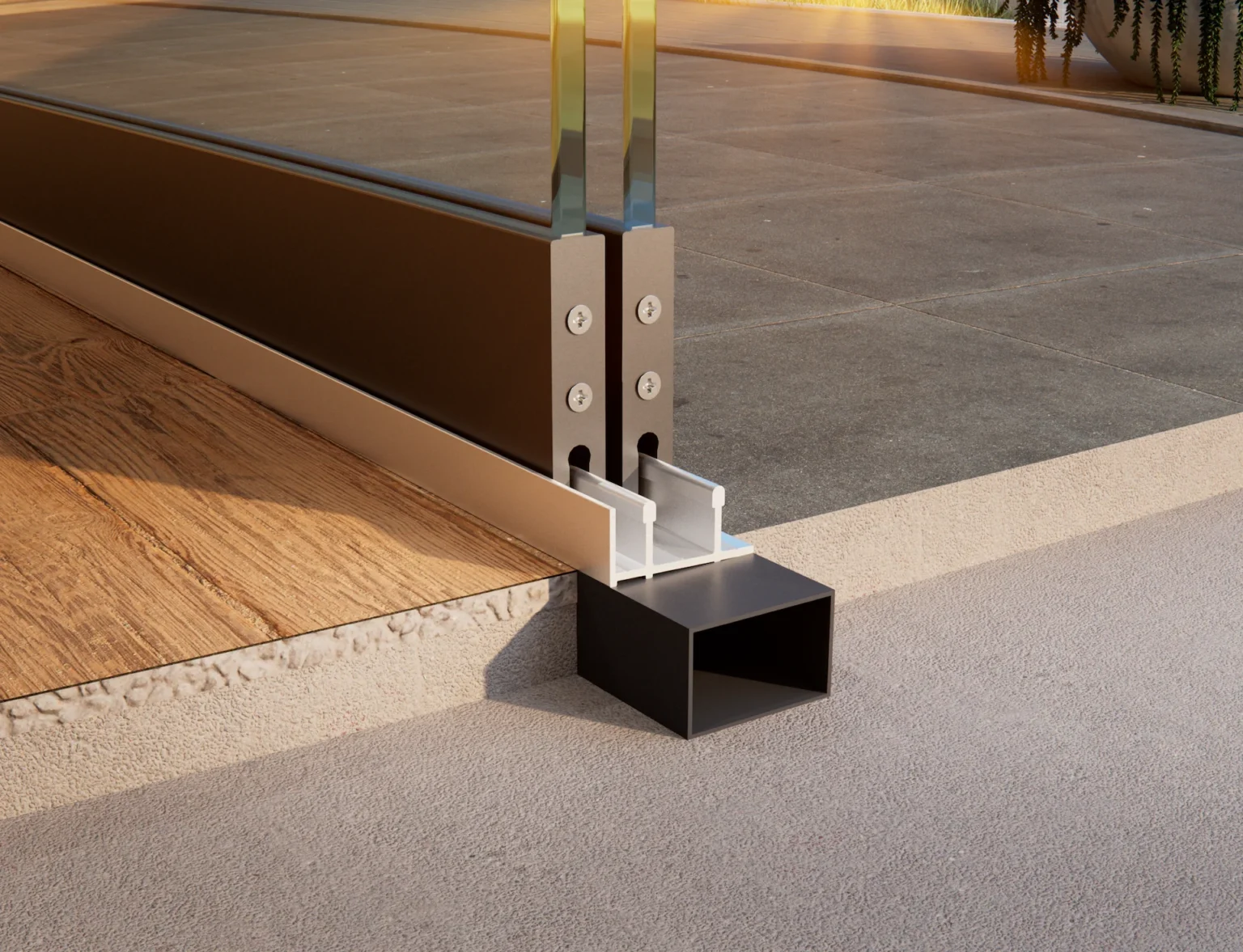

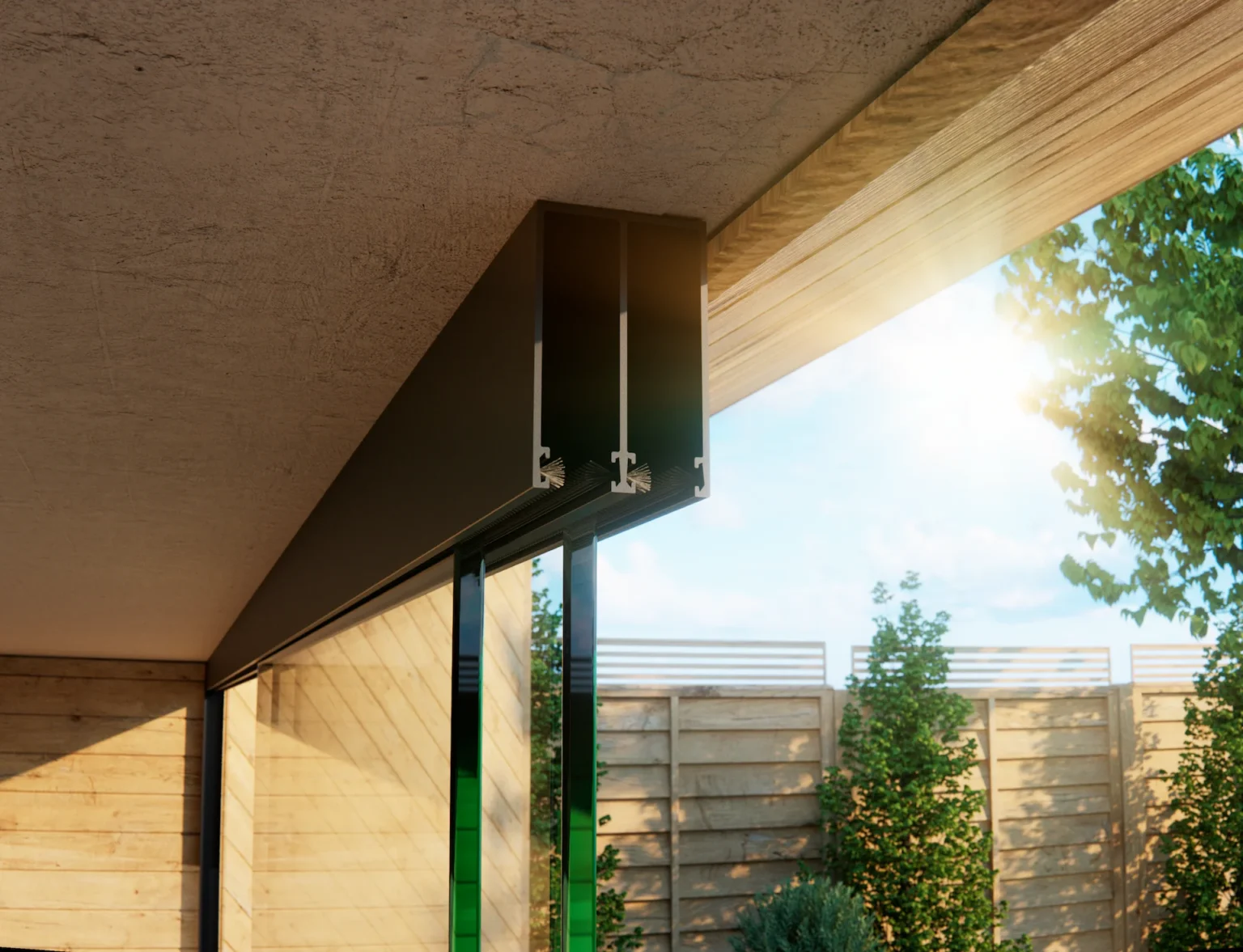

Zur Bestimmung der erforderlichen Höhe wird die sogenannte Arbeitshöhe herangezogen. Diese beschreibt das Gesamtmaß des vollständigen Systems, gemessen von der Unterkante der unteren Gleitschiene bis zur Oberkante der oberen Führungsschiene.

Die Glasplatten sind stets 100mm kürzer als die Arbeitshöhe, um die Funktionalität des Systems zu gewährleisten. Innerhalb der Arbeitshöhe ist ein Montagespielraum von 30mm enthalten, der eine flexible Anpassung ermöglicht.
